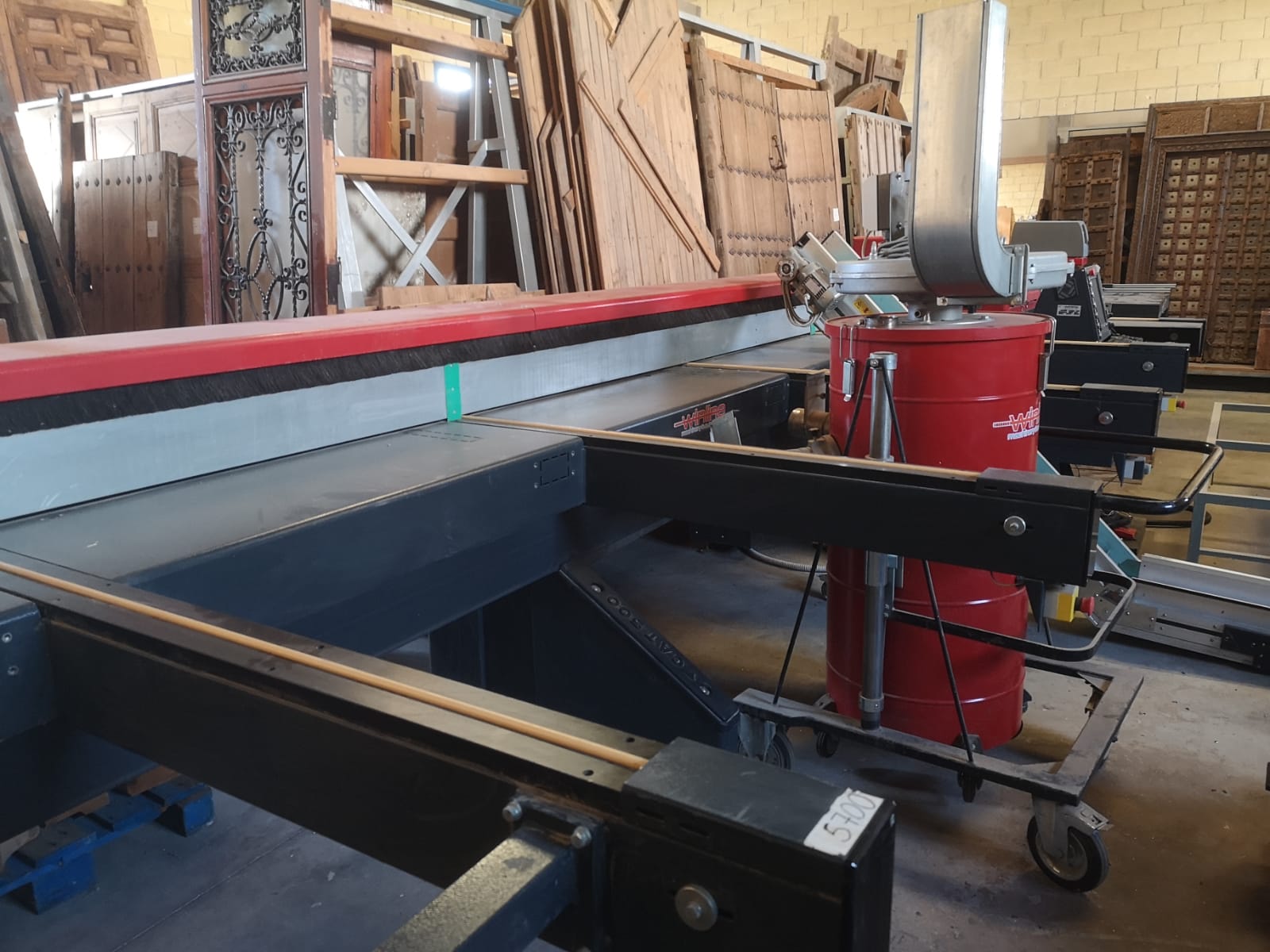

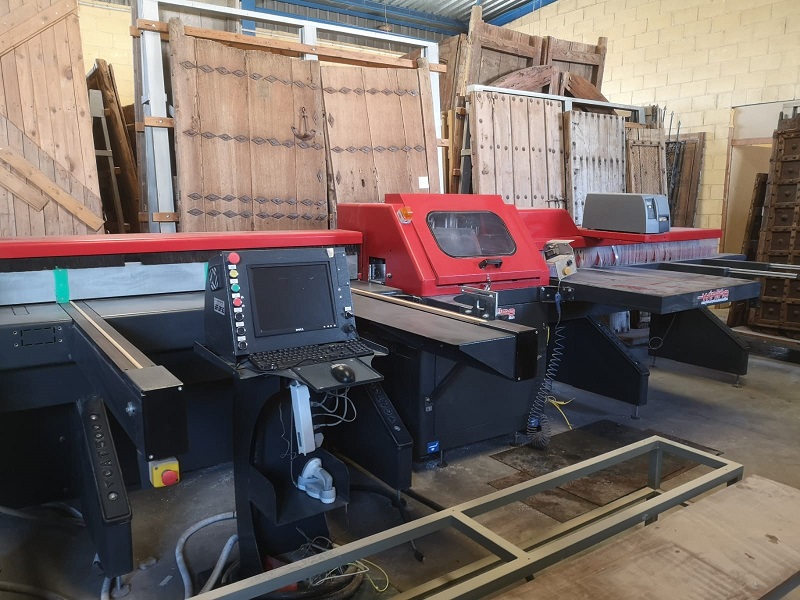

Centro de corte automático winline CAT 500 (GRAFSINERGY)

Centro de corte automatico CAT 500 con muy poco uso (año 2007) y carga por la izquierda.

Centro de corte CNC con 2 ejes controlados, estudiado para el corte de perfiles de PVC.

La máquina realiza las operaciones de carga del perfil desde el almacén de barras, corte y descarga de la pieza acabada, de forma totalmente independiente y sin intervención por parte del operador.

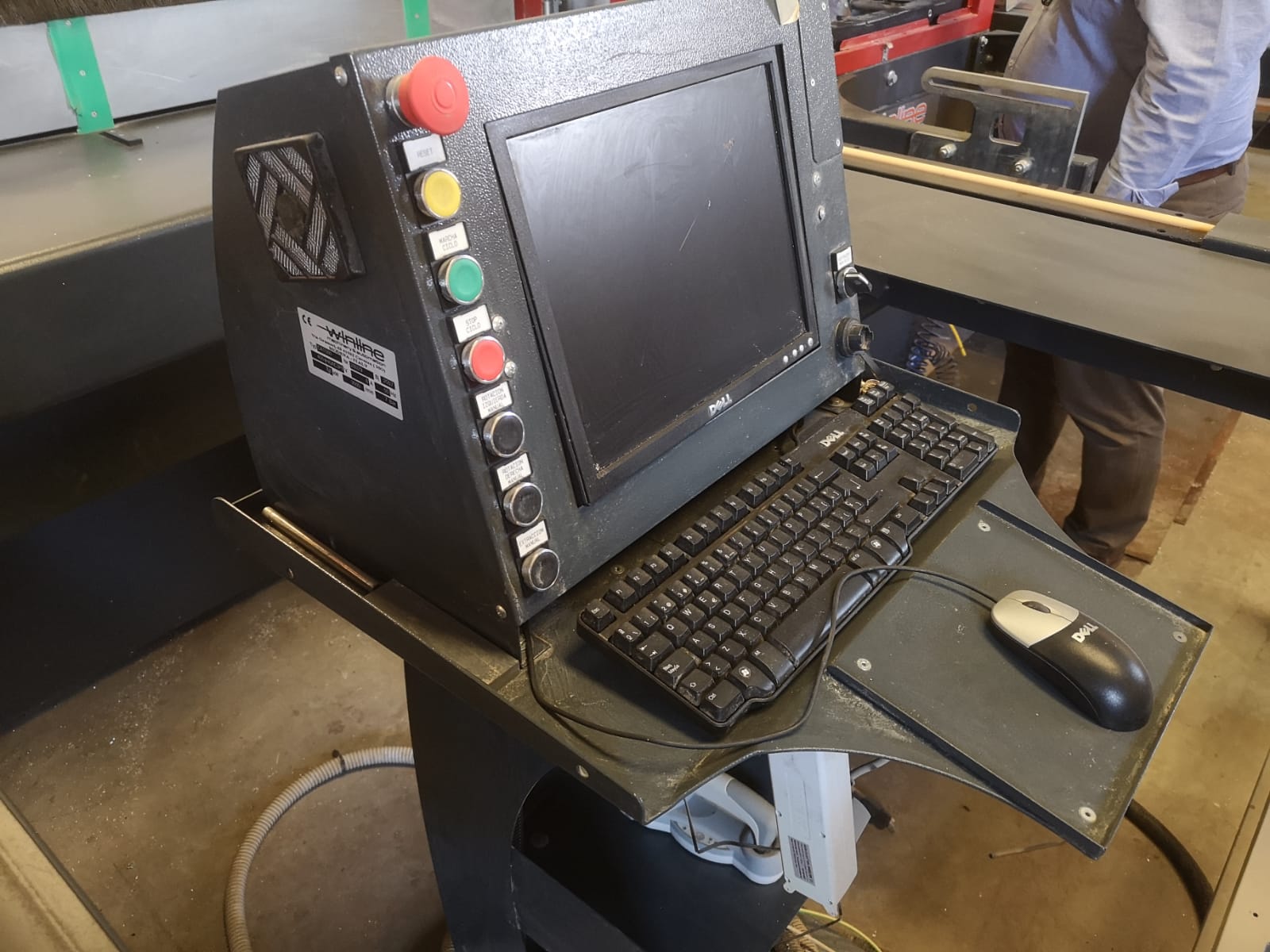

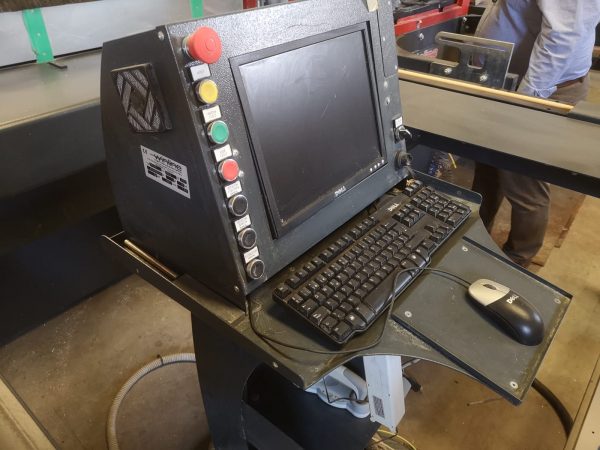

El software, desarrollado íntegramente por GRAFSYNERGY, permite gestionar en la mejor manera posible el ciclo de trabajo y las listas de corte.

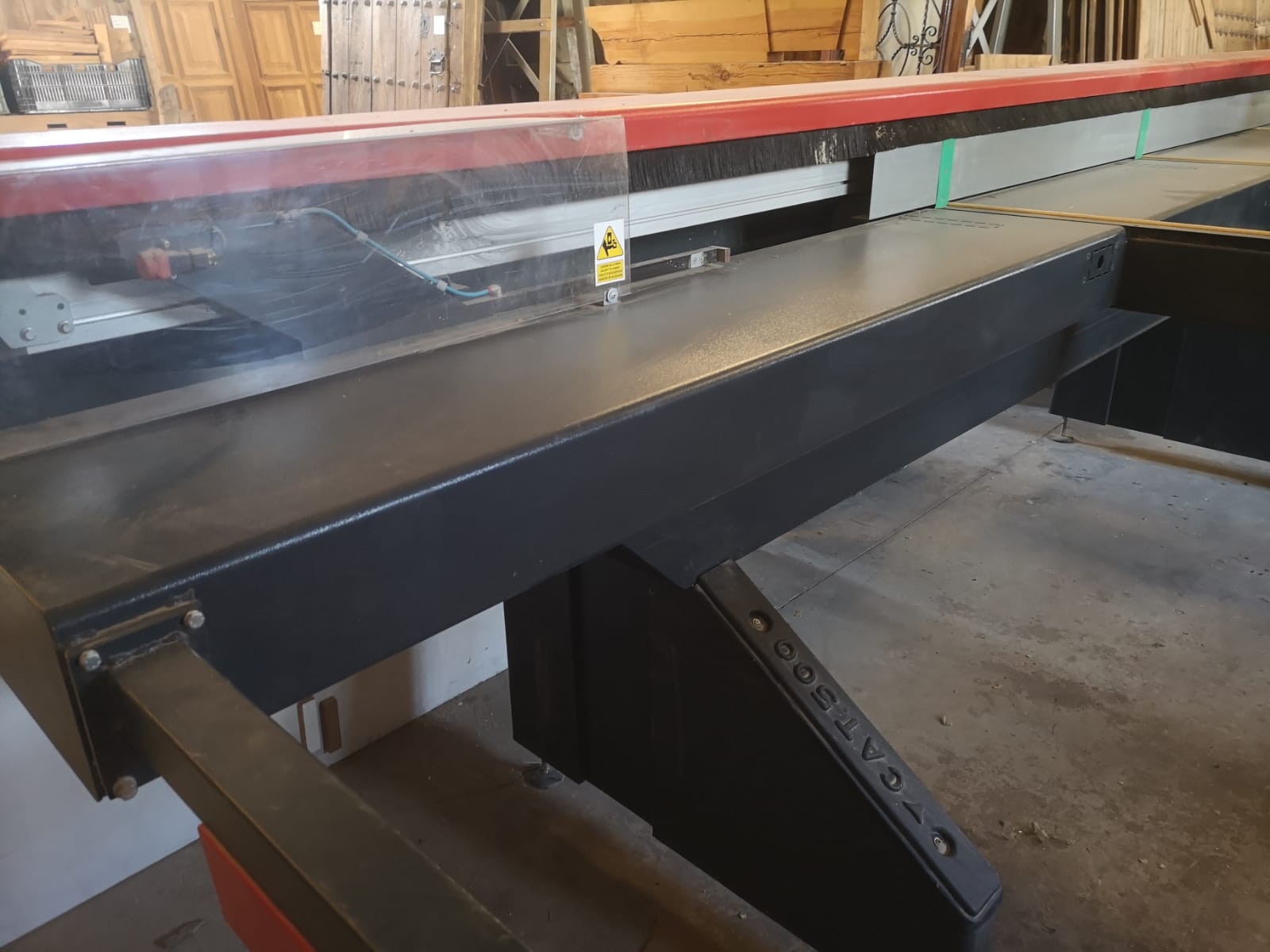

MÓDULO DE CARGA:

  • Dimensiones máx. del perfil a cargar en modo automático:
  • Longitud = 6500 m
  • Ancho = 130 mm (230 mm opcional)
  • Altura = 130 mm
  • Dimensiones mín. del perfil a cargar en modo automático:
  • Longitud = 700 mm (400 mm opcional)
  • Ancho = 40 mm
  • Altura = 40 mm
  • Almacén de carga con capacidad máx. de 10-12 barras
  • Sistema de carga de barras mediante correas con pulsador paso a paso
  • Empujador de perfiles accionado mediante motor brushless y cremallera

MÓDULO DE CORTE

  • Rotación del ángulo de corte mediante accionamiento neumático o motor brushless (opcional)
  • Disco de Ø 500 con movimiento ascendente
  • Posibles ángulos de corte -45° 90° +45°
  • Par de mordazas horizontales y verticales con capacidad de bloqueo (mín 40 mm – máx 230 mm) para cortar grandes secciones.

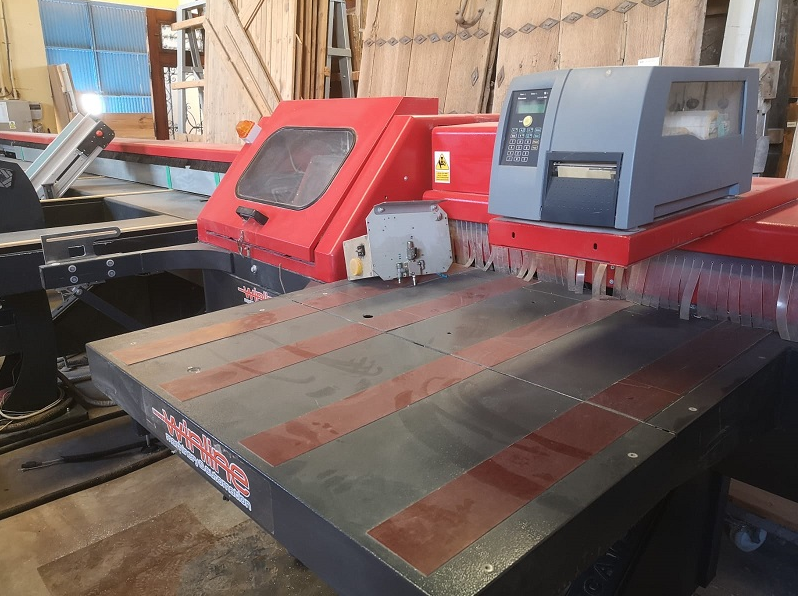

MÓDULO DE DESCARGA

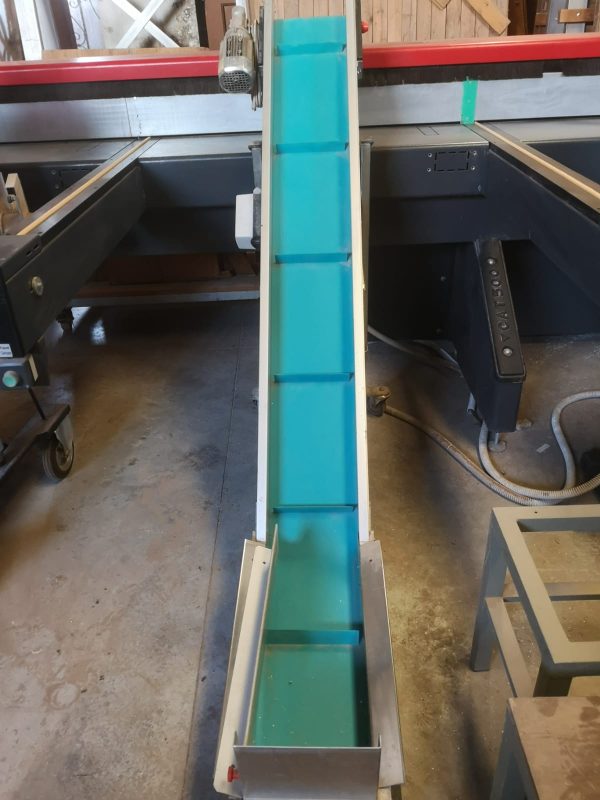

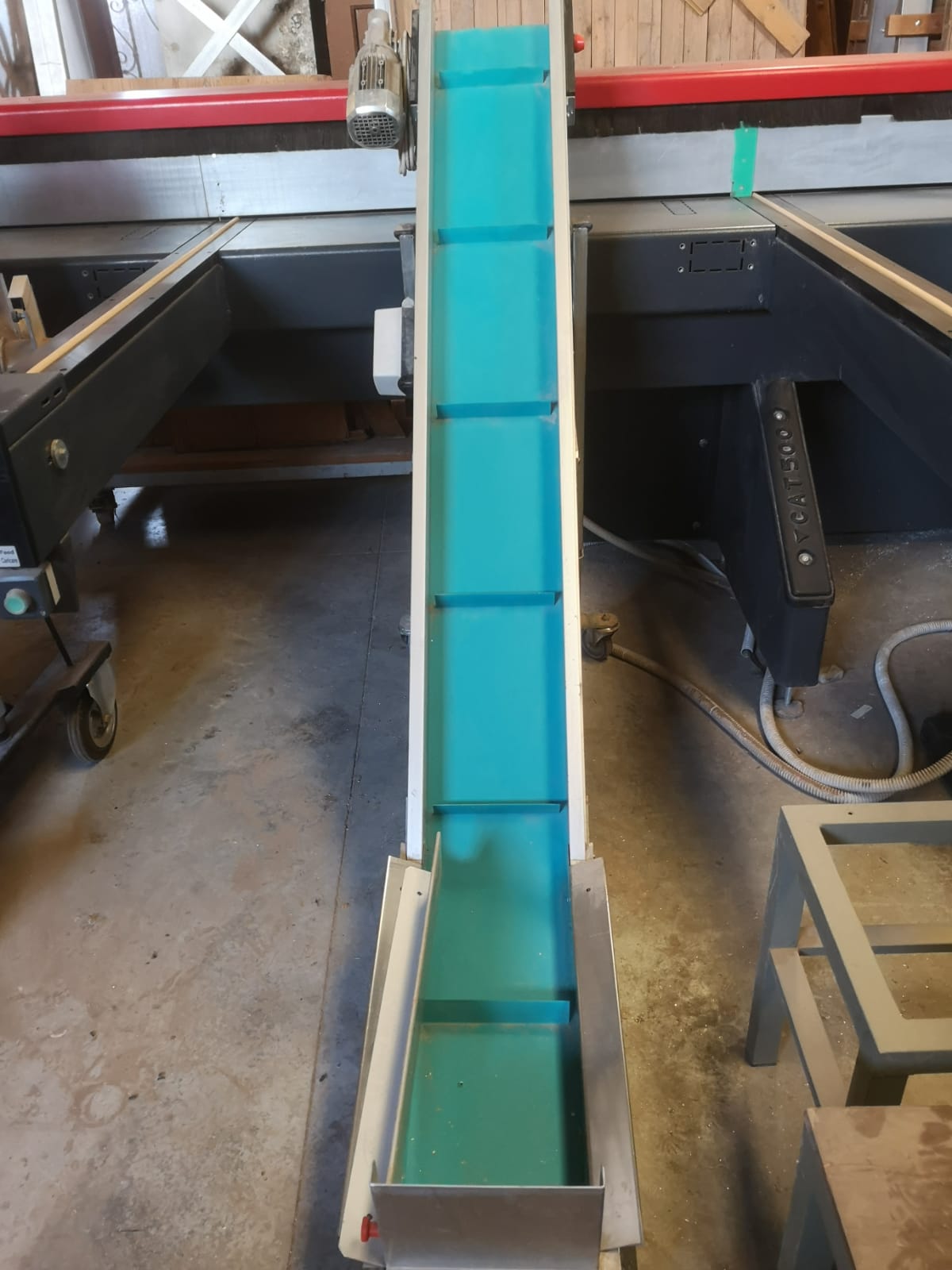

  • Extractor automático de perfiles cortados
  • Almacén de descarga con fotocélula de seguridad
  • Capacidad máx. de descarga 15-20 piezas (extensión de la superficie de descarga opcional)
